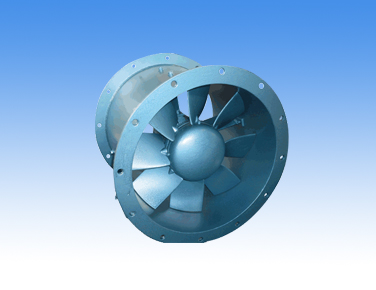

1、概述

CZF 系列艦船用軸流通風機（以下簡稱通風機）是一種新型的節能、低噪聲風機，它適用于各種艦船的通風換氣，也適用于其它相適應的場合。

2、特點

CF系列風機具有結構緊湊，體積小，重量輕、耗用功率小，可逆轉、運轉平穩、能抗一定程度的沖擊和振動等優點。

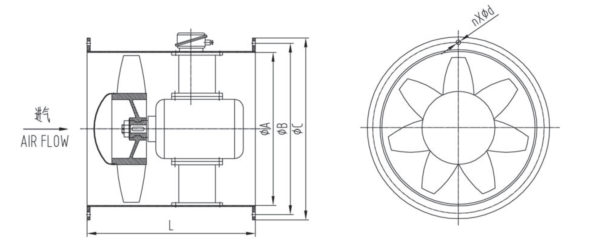

3、結構型式

風機葉輪由耐腐蝕鋁合金澆鑄制成并經動平衡校正，防腐性能好、運轉平穩可靠。

風機機殼采用鋼板焊接結構，表面采取防腐處理，機殼進、出口兩端均有，以便與進、出風管道有螺栓聯接。機殼可根據需要制成整體式或軸向開啟式結構。開啟式機殼是將葉輪和電動機裝在可開啟的半機殼上，故便于現場檢修和更換零部件。

風機制成電動機置于機殼內結構，葉輪直接裝在電動機軸上。

從電機一端正視，風機葉輪按順時針方同旋轉，在使用中，允許風機葉輪按逆時針方向旋轉，在此狀態下的風機的風量大于額定風量的60%，

通風機可配用380V，415V，50HZ或440V，60HZ艦船用交流電動機。

4、通風機適用條件

通風機可以在以下條件長期正常地工作：

環境溫度：-25℃~+55℃（+50℃）；

******相對濕度：95%；

橫搖：±45°(周期8~12S）；

縱搖：15°（周期5~7S）；

橫傾：±15°；

縱傾：±10°；

振動：有；

沖擊；有。

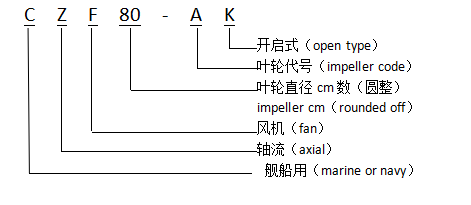

5、型號說明：
